現在大多數LED燈具的發光部位采用的是PN結(采用不同的摻雜工藝，通過擴散作用，將P型半導體與N型半導體制作在同一塊半導體基片上，在P型和N型半導體交界面就形成空間電荷區稱為PN結)而光能在PN結和環氧樹脂/硅膠內部被吸收片轉化熱能，這種熱量是對燈具產生巨大副作用，會使得LED燈具內部溫度越來越高，亮度越來越低，壽命越來越短，所以要使LED燈具保持恒亮和延長壽命，就需要做好良好的散熱。
接下來介紹一下大功率LED封裝結構 ：
因?yàn)榇蠹覍ED光源的要求越來越高，除了對LED出光率、光色有著不同程度的要求之外，還對發光強度等方面也有不同的要求，為了滿足客戶需求，為了提高封裝工藝，那么各芯片廠家對封裝廠也提出了更高的要求，設計出更能滿足客戶需求的封裝結構，從而提高LED外部的光利用率。
不同應用領域?qū)ED光源提出更高要求， 除了對LED出光效率、光色有不同的要求， 而且對出光角度、光強分布有不同的要求。這不但需要上游芯片廠開發新半導體材料， 提高芯片制作工藝， 設計出滿足要求的芯片， 而且對下游封裝廠提出更高要求， 設計出滿足一定光強分布的封裝結構， 提高LED外部的光利用率。

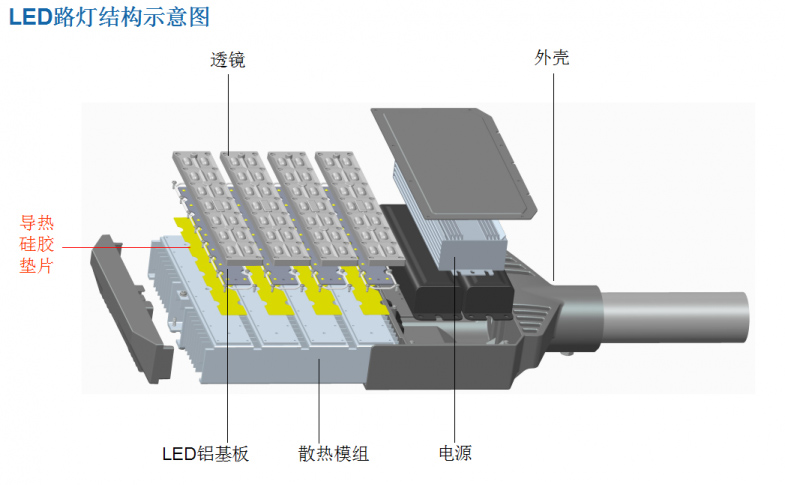

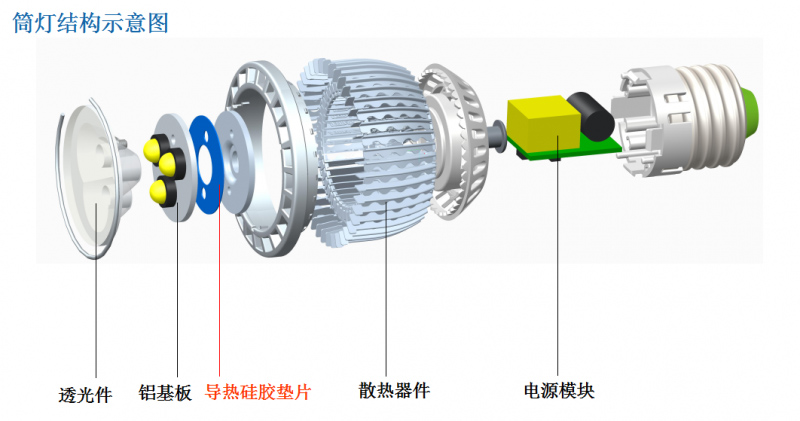

現有的散熱技術由以下幾個部分組成：散熱鋁型材， LED導熱硅膠片或者導熱硅脂， 導熱陶瓷片、絕緣矽膠片LED燈組成部分，電極，LED底座，LED的PN結
LED導熱硅膠片其散熱過程是：從LED的PN結發出來的熱源經過LED底座到錫膏焊接層再到敷銅層，透過絕緣層到散熱鋁板再到LED導熱硅膠片或者是導熱硅脂，再將熱量傳導至散熱鋁板上散發出去，這樣整個的散熱環節就完成了。
一般來說，LED燈的底座的導熱系數約為80W/m.k; 敷銅層的導熱系數為400W/m.k， 鋁板的系為大概為：Iw/m.k，LED導熱硅膠片或者導熱硅脂的導熱系為一般在0.8~5.0W/m.k，越靠近LED的PN結，熱流密度就越高，這樣，且LED導熱硅膠片/導熱硅脂已經有鋁板橫向?qū)峋鶞亓?，絕緣層的熱流密度高出導熱硅脂的熱流密度，從而可以看出散熱的最困難的是鋁板的絕緣層。
既然散熱最困難的是鋁板上的絕緣層，那么就把敷銅層和絕緣層鉆孔去掉，這樣就可以將鋁基板露出來，再在裸露的鋁板上沉鋅，再在鋅面上鍍鎳，然后在鎳上鍍銅，然后再在銅上噴錫或者沉金，這樣經過加工，鍍層附著力強，導熱好，經過鍍層工藝后再把LED焊接到鋁板上。焊接完成后， LED的PN結發出的熱量經過LED底座到錫膏焊接塊再到鋁板再經過LED導熱硅膠片或者導熱硅脂將熱量傳導到散熱鋁型材再散發于空氣中。因去除了導熱系數非常小的絕緣層后，散熱效果大大增強， LED底座的溫度隨之得到下降， 從而延長了對LED燈具的壽命和穩定性。
